系统设计思路及特点
在对XXX矿业的井下人员定位系统、安全监测监控系统、通讯联络系统进行设计时,我们将基于KJJ18型千兆工业以太环网交换机构建主通讯平台,工业以太环网平台。KT359R-F人员定位无线通讯多网合一智能分站与KJJ18型环网交换机对接形成子环及数个支线,大幅度提高井下通信系统的自愈能力与应急通信能力。
KT359R-F多合一分站采用高度模块化设计,配置有WIFI无线通信模块、SUPER2.4G人员定位读卡模块、RS485信号接入模块、TCP/IP网络交互模块,手机与标识卡采用无线方式与分站进行通讯,视频监控摄像头与IP广播电话分站等设备直接接入分站通讯无需单独布线,分站自身具备多媒体显示屏可以显示监控范围内的人员卡号信息,地面也可以通过多媒体显示屏下发汉字信息进行有效的安全宣传和提示。
电话业务通过地面一台语音服务器和调度台及井下电话分站,实现有线调度电话、无线通信、IP广播系统的一体化调度,进行统一的强插、强拆、组呼、群呼、录音、监听等调度管理。 井下有线调度电话可以就近接入电话分站,电话分站就近直接接入环网交换机或人员定位多功能基站即可,不需要再单独布线。地面电话系统使用地面电话网关接入通讯系统进行统一管理,大幅降低和减少通讯功能模块的重复建设和维护管理工作量。另外如矿区建设有移动、联通等运营商的集团小号系统,如果技术条件允许,通讯系统也可与小号系统联动。 设置综合平台系统,可以预留上级管理部门的数据接口和视频接口,实现监管等部门对矿山监控系统的监控监测数据、井下人员信息以及视频资源的浏览和控制。我司将以上功能模块设计为“搭积木”方式,及模块全部可以进行自主选择与组合,增强设备的实用性且便于成本控制。
系统结构图
系统通信特点

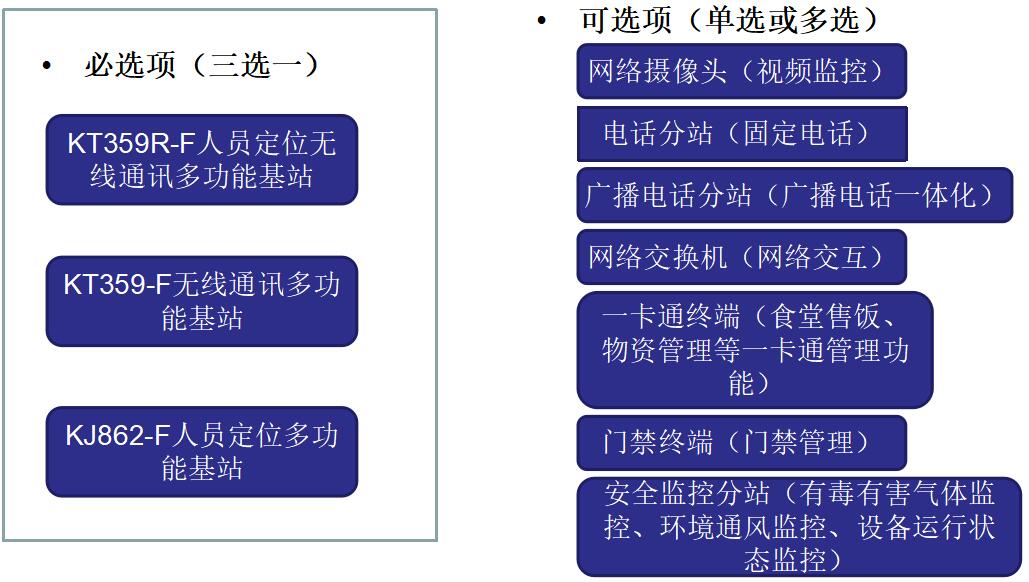

每个监控点系统功能组合选择
KJJ18工业以太环网平台设计
人员定位管理系统设计
视频监控系统设计
通讯联络系统设计
压风自救系统设计
紧急避险系统设计
